Opérations qui concernent les ouvrages souterrains de diamètre inférieur ou égal à 1200 mm. Trop petits pour l’intervention humaine, seules les techniques « mécanisées » permettent d’opérer dans ces réseaux.

Techniques de préparation

En amont des opérations de réhabilitation

Hydrocurage

Principe

L’objectif de l’hydrocurage est de curer les réseaux d’assainissement afin de les nettoyer de tous résidus (graisse, graviers, sable…).
Il est le préalable à tout bon travail d’inspection télévisée et de réhabilitation sans tranchée.

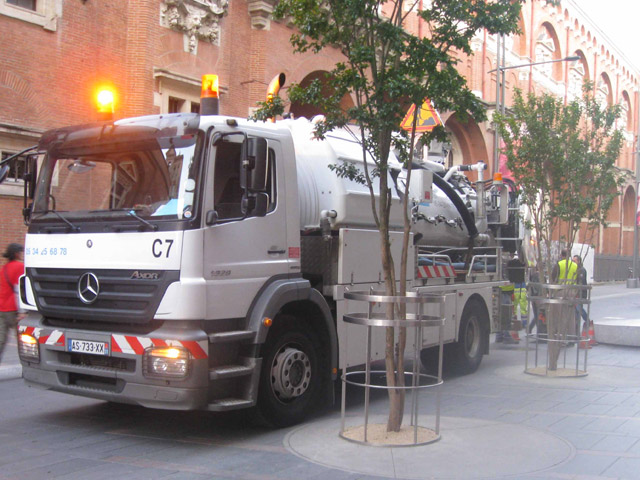

Nous disposons de deux combinés hydrocureurs classiques 19 tonnes et 26 tonnes.
Chaque hydrocureur est équipé d’une pompe à vide et d’une pompe HP.

Domaine d’application

Les différents outils adaptables permettent tous les travaux de décapage, de broyage et de découpe.

Inspections télévisées

Principe

Une caméra télécommandée placée sur un chariot automoteur permet de visualiser et de localiser tous les défauts structurels et hydrauliques des réseaux non visitables. Elle permet d’apprécier l’état général des réseaux et de définir avec précision les états d’accueil avant tous travaux de réhabilitation sans tranchée.

Domaine d’application

La caméra autorise l’inspection de canalisations de 100 à 1200 mm de diamètre.

Fraisage et burinage

Principe

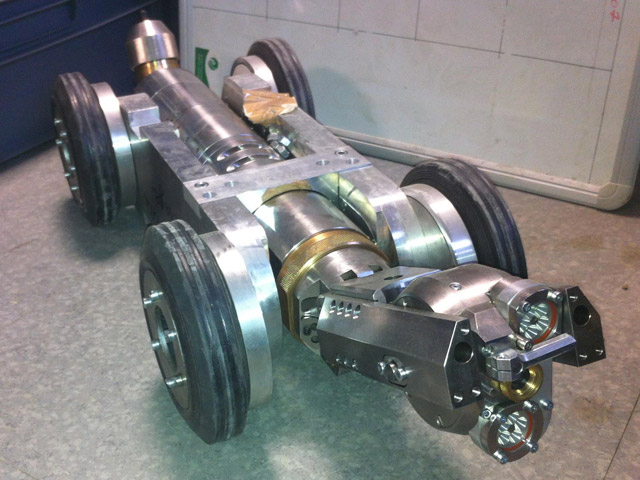

Le robot multifonctions utilise des outils permettant d’éliminer les divers obstacles (branchements pénétrants, joints sortis, racines, radicelles,blocs solides…) qui freinent le bon écoulement des effluents. Ces travaux de fraisage et de burinage sont réalisés dans le cadre des travaux préparatoires à toutes techniques de réhabilitation sans tranchée.

Véhicule autonome en air compressé, eau et électricité comprenant :

  • Un poste de commande avec régie vidéo
  • Différents outils pneumatiques
  • Deux robots permettant de travailler du diamètre 125 au diamètre 800

Domaine d’application

Travaux préparatoires avant gainage / Branchements pénétrants / Excroissances de béton / Concrétions

Solutions de réhabilitation partielle

Chemisage partiel avec manchette en Inox

Principe

La mise en place d’une « manchette » (ou chemisage partiel) se fait sans ouverture de tranchée, à l’aide de ballons à passage central (la dérivation des effluents n’est alors pas nécessaire) se gonflant dans le collecteur et plaquant la manchette au niveau de l’anomalie. L’intervention nécessite l’utilisation d’un robot, piloté depuis la régie du véhicule.

Domaine d’application

Fissures ou micro-fissures (longitudinales ou circulaires) / Déboîtement / Perforations / Cassures / Racines / Défauts de l’intrados (Abrasions, épaufrures, armatures visibles) / Condamnation des branchements hors service.

Selle de branchement

Principe

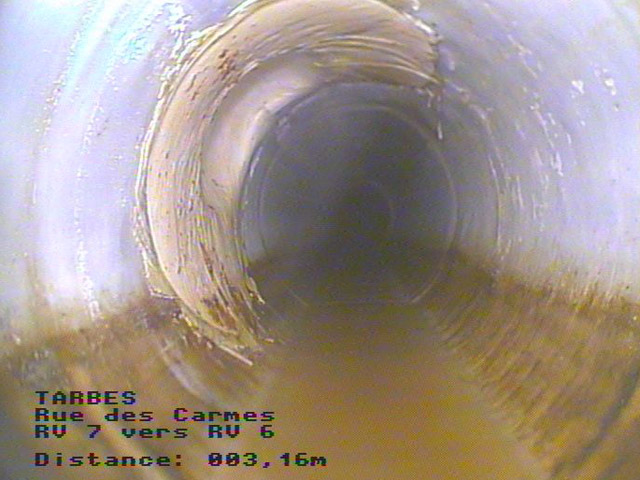

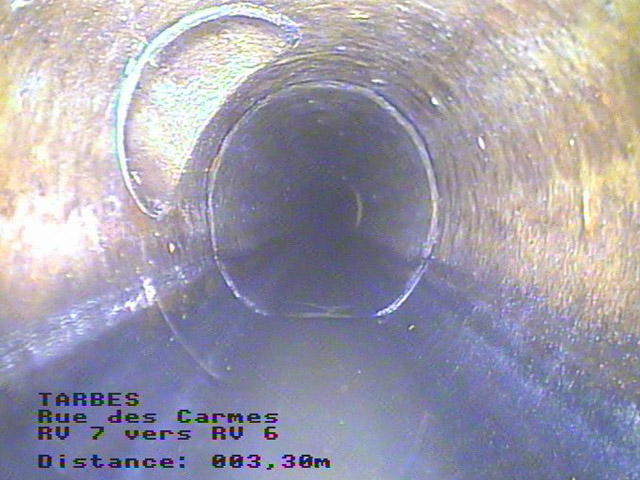

Pour réhabiliter la jonction entre le collecteur et le branchement sans pratiquer d’ouverture de tranchée, on utilise une selle de branchement (gaine flexible). Enduite de résine, elle est plaquée au niveau de la jonction branchement / collecteur puis polymérisée.
Un robot et une caméra permettent de diriger l’intervention depuis la régie du camion.

Domaine d’application

Cassures ou fissures provoquant des infiltrations ou exfiltrations. Un accès au branchement est indispensable.

Injection ponctuelle d’étanchement

Principe

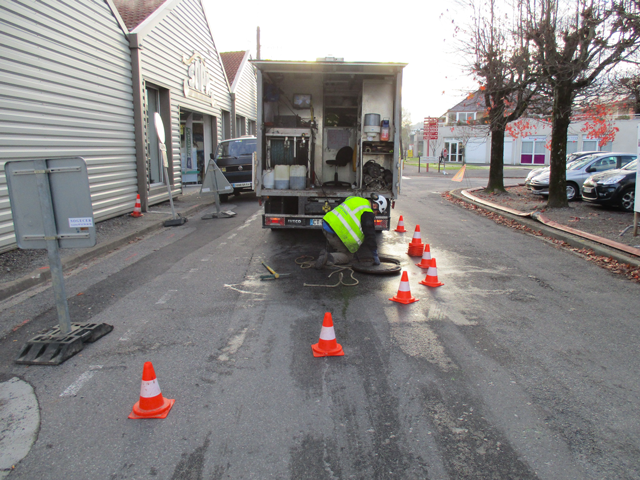

Après avoir effectué un test de mise sous pression d’eau, on injecte de la résine liquide (acrylique ou polyuréthane, associée avec un catalyseur) dans la cavité autour de la canalisation qui, après polymérisation, forme un anneau et assure l’étanchéité.
Un deuxième test de mise sous pression d’eau confirmera la bonne réalisation des opérations.

Domaine d’application

Défauts ponctuels d’étanchéité : déboîtements, fissures circulaires, perforations, infiltrations, exfiltrations…

Solutions de réhabilitation continue

Chemisage collecteur

Principe

Le chemisage continu permet de réhabiliter l’intégralité d’un collecteur endommagé sans ouverture de tranchée.
Après la mise en place dans le collecteur d’une gaine en feutre ou de fibre de verre enduite de résine, celle-ci sera polymérisée soit à la vapeur soit à l’eau chaude soit aux U.V.
Le nouveau complexe assure l’intégralité des fonctions de l’ancien collecteur (hydraulique et structurelle).

Domaine d’application

Fissures / Epaufrures / Abrasions / Cassures / Perforations / Déboîtements / Corrosion

Références :
réhabilitation réseau non visitable par gainage à Toulouse
réhabilitation réseau non visitable par gainage à Nice

Chemisage des branchements

Principe

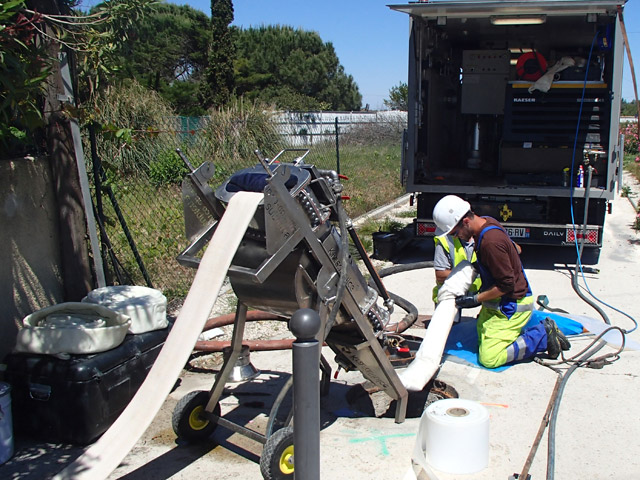

Ce procédé consiste, après nettoyage, à introduire une gaine souple enduite de résine dans le branchement à rénover, puis à la plaquer contre la paroi soit à l’air, soit à l’eau (expansion) par vapeur sous pression ou par injection d’eau chaude.
Après polymérisation, une nouvelle paroi continue et imperméable est ainsi mise en place.

Domaine d’application

Fissures / Epaufrures / Abrasions / Cassures / Perforations / Déboîtements / Corrosion

Solutions de réhabilitation par tubage ou éclatement de conduite

Tubage

Principe

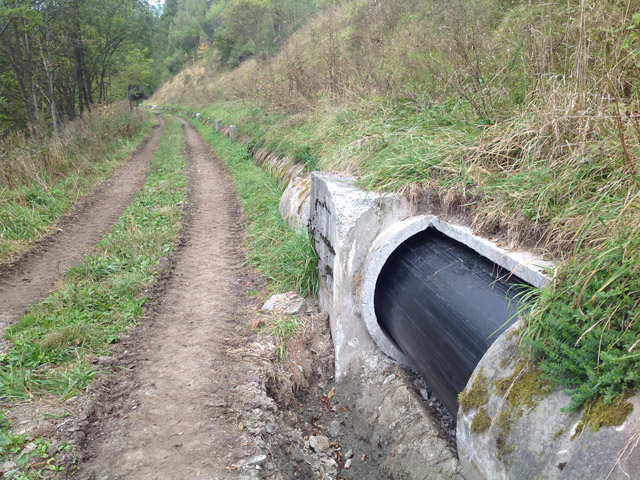

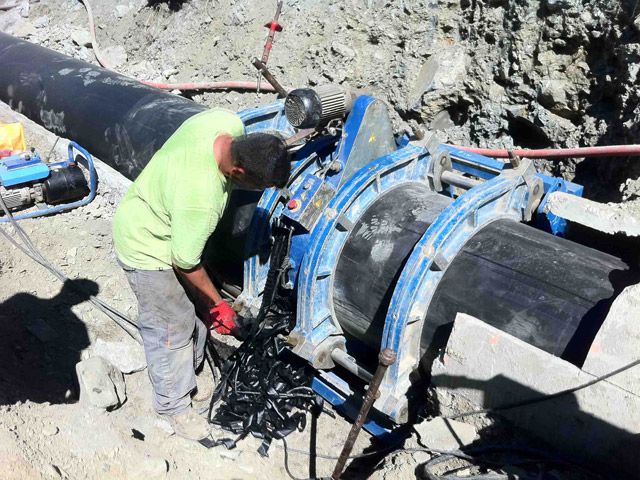

Le tubage consiste à insérer un tube dans une conduite existante dans le but de remplacer la canalisation en place par une nouvelle, de dimension inférieure. Le tube, mis en place à l’aide d’un treuil, permet de réhabiliter une conduite, sans ouverture de tranchée (sauf gros diamètres : ouverture partielle).

Domaine d’application

Fissures / Epaufrures / Abrasions / Cassures / Perforations / Déboîtements / Corrosion

Références :
réhabilitation d’un ouvrage par tubage à Bourisp  (65)
réhabilitation d’un ouvrage par tubage à Sète

Éclatement de conduite

Principe

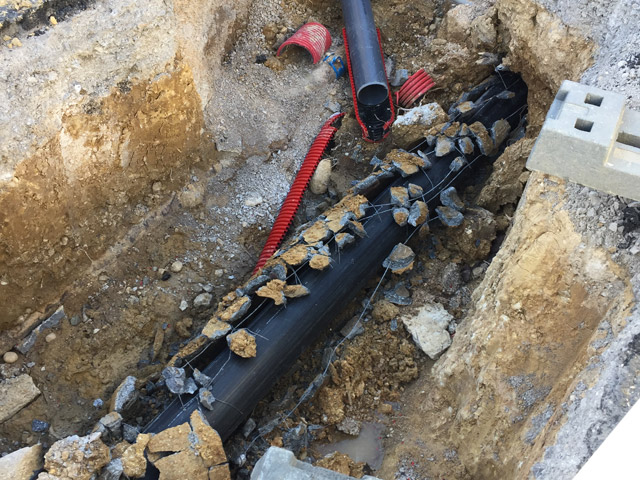

Lorsque le chemisage est impossible, que les déformations sont trop importantes, on éclate la conduite en place grâce à un obus et un pousse-tube tractés par un treuil hydraulique, tout en introduisant simultanément le nouveau tuyau ( en polyéthylène ou autres : PRV…)
Il est ainsi possible d’augmenter le diamètre jusqu’à 30% et donc la capacité hydraulique de l’ouvrage.

Domaine d’application

Augmentation du diamètre / Déformation / Fissures / Epaufrures / Abrasions / Cassures / Perforations / Déboîtements / Corrosion

Référence : remplacement d’une conduite par éclatement à Aix-en-Provence
